PLIN-LWL
PLIN-LWL

PLIN-LWL

por PEAK-System Technik
R$ 17.292,00
Frete gratis para todo o Brasil
  • Compra 100% segura
  • Produtos originais com garantia
  • Emitimos NFe • Faturamos a prazo
  • Site seguro · SSL

Compre com segurança, procedência e garantia. Fornecemos para todo o Brasil, faturamos a prazo no boleto e emitimos NFe (nota fiscal eletrônica). Despachamos ou retiramos em São Paulo, SP. Produtos originais, valores unitários. Temos experiência e suporte.

Formas de pagamento
Pix VISA elo Hiper AMEX PayPal ate 12x

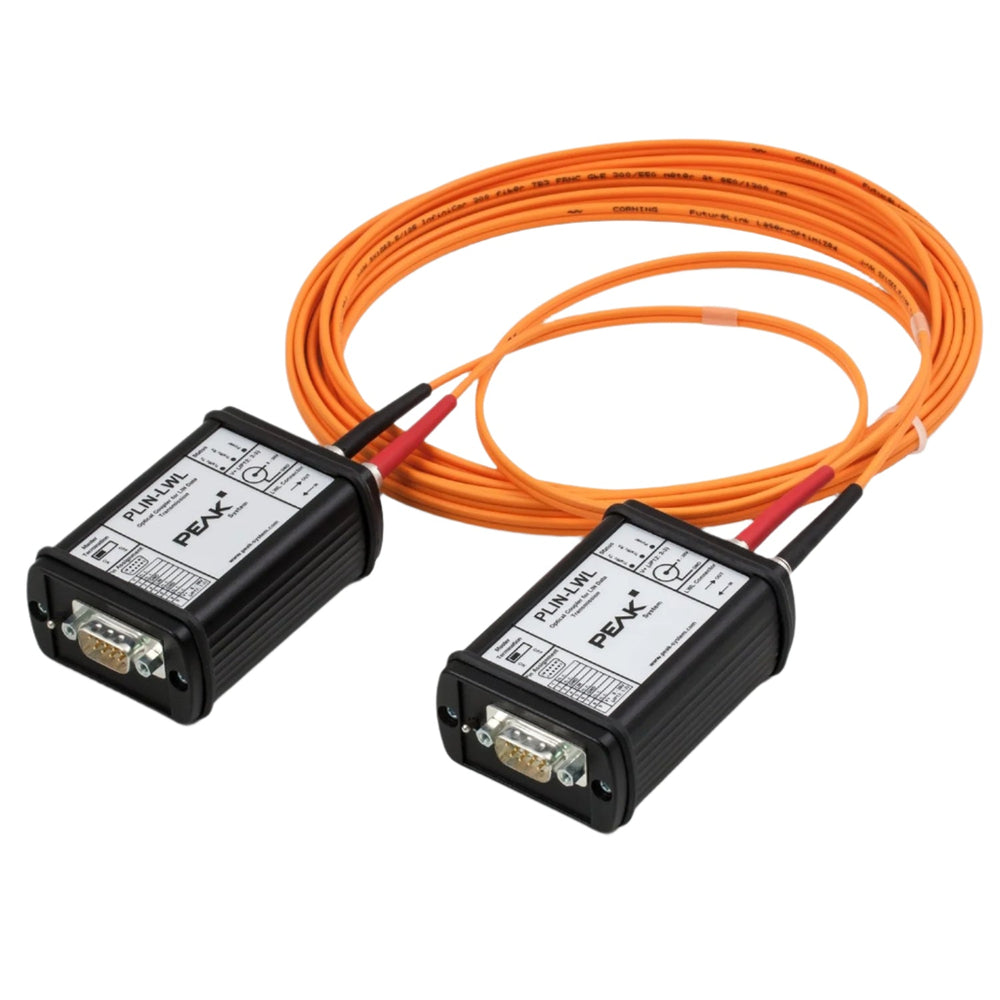

PEAK-System has developed the PLIN-LWL to allow the use of LIN field bus in areas subject to explosion hazards or to electromagnetic susceptibility (e.g. during EMI/EMC measurements). This system can be used to substitute a segment of the electrical LIN bus by fiber optic cable. A PLIN-LWL set contains two converter modules and a duplex fiber optic cable with standard ST connectors.

The electromagnetic compatibility of a converter module can be optimized by hardware configuration. At bit rates of up to 10.4 kbit/s, an electrical LIN transmission is possible with signal edges being less steep. Another measurement to improve EMC is the use of the implemented linear voltage regulator (instead of the switching regulator) for input voltages up to 20 Volts. A converter module is supplied either via the low-voltage input (e.g. for the supplied mains adapter) or via a separate pin on the D-Sub connector.
  • Bit rates from 2.4 kbit/s up to 20 kbit/s
  • TJA1028 LIN transceiver
  • LED display for power supply and transceiver status
  • Switchable master termination
  • LIN bus connection via D-Sub, 9-pin
  • The fiber-optic line consists of a 62.5/125 µm fiber-optic duplex line with ST connectors
  • Supply voltage: 8 – 30 V
  • Supply via D-Sub 9-pin or DC connector (jumper)
  • Aluminum casing
  • Extended operating temperature ranges from -40 to 85 °C (-40 to 185 °F)
High-speed LIN D-Sub plug, 9 pin
Transceiver: TJA1028T/5V0/20
Bit rate: 2.4 - 20 kbit/s
Low-speed LIN D-Sub plug, 9 pins
Transceiver: TJA1028T/5V0/20
Bit rate: 2.4 - 10 kbit/s
Bus termination: switchable 510 Ω / 5,6 kΩ
Signal delay
through 2x PCAN-LWL + 5 m OWG		 High-speed CAN: approx. 250 ns
Low-speed CAN: approx. 1,5 μs
Optical wave guide Optical fiber duplex line with ST connector
Supply voltage 8 - 30 V
Power consumption max. 50 mA (at 12 V)
Operating temperature -40 - +85 °C (-40 - +185 °F)
Storage temperature -40 - +100 °C (-40 – +212 °F)
Relative humidity 15% - 90%, not condensing
EMC directives EN 55024:2009-10
EN 55022:2011-12
EC directive 2004/108/EG
Ingress protection (DIN EN 60529) IP20
Dimensions 60 x 35 x 80 mm (B x H x T)
Weight 150 g
PLIN-LWL manual
User's Manual in English

Frete grátis. Clique em SOLICITAR COTAÇÃO PROPOSTA para enviar sua cotação e receber nossa proposta em seu email. Faturamos a prazo, desconto para pagamento à vista. Impostos inclusos, parcelamos em até 12x sem juros no cartão.

Produtos originais, garantimos a compatibilidade. Somos especialistas em TI. Atendemos e fornecemos para todo o Brasil.

Emitimos NFe, nota fiscal eletrônica. Enviamos ou retira os produtos na cidade de São Paulo, SP. Compre com segurança e procedência. Produtos com garantia, temos experiência e suporte. Somos especialistas em TI.

Por favor clique em Solicitar proposta. Desta forma receberá a proposta em seu email.

Estabelecemos parcerias com revendas. Somos distribuidores e temos preços diferenciados. Fornecemos para revendas de todo o Brasil.

Oferecemos opcionalmente o faturamos direto para seu cliente com fidelização para sua empresa (vendas e atendimento exclusivo seu) e com comissionamento (pagamos comissão pela intermediação) para a revenda.

Clique em Solicitar proposta. Desta forma receberá a proposta em seu email.

Allows the use of LIN field bus in areas subject to explosion hazards or to electromagnetic susceptibility

PEAK-System has developed the PLIN-LWL to allow the use of LIN field bus in areas subject to explosion hazards or to electromagnetic susceptibility (e.g. during EMI/EMC measurements). This system can be used to substitute a segment of the electrical LIN bus by fiber optic cable. A PLIN-LWL set contains two converter modules and a duplex fiber optic cable with standard ST connectors.

The electromagnetic compatibility of a converter module can be optimized by hardware configuration. At bit rates of up to 10.4 kbit/s, an electrical LIN transmission is possible with signal edges being less steep. Another measurement to improve EMC is the use of the implemented linear voltage regulator (instead of the switching regulator) for input voltages up to 20 Volts. A converter module is supplied either via the low-voltage input (e.g. for the supplied mains adapter) or via a separate pin on the D-Sub connector.
  • Bit rates from 2.4 kbit/s up to 20 kbit/s
  • TJA1028 LIN transceiver
  • LED display for power supply and transceiver status
  • Switchable master termination
  • LIN bus connection via D-Sub, 9-pin
  • The fiber-optic line consists of a 62.5/125 µm fiber-optic duplex line with ST connectors
  • Supply voltage: 8 – 30 V
  • Supply via D-Sub 9-pin or DC connector (jumper)
  • Aluminum casing
  • Extended operating temperature ranges from -40 to 85 °C (-40 to 185 °F)
High-speed LIN D-Sub plug, 9 pin
Transceiver: TJA1028T/5V0/20
Bit rate: 2.4 - 20 kbit/s
Low-speed LIN D-Sub plug, 9 pins
Transceiver: TJA1028T/5V0/20
Bit rate: 2.4 - 10 kbit/s
Bus termination: switchable 510 Ω / 5,6 kΩ
Signal delay
through 2x PCAN-LWL + 5 m OWG		 High-speed CAN: approx. 250 ns
Low-speed CAN: approx. 1,5 μs
Optical wave guide Optical fiber duplex line with ST connector
Supply voltage 8 - 30 V
Power consumption max. 50 mA (at 12 V)
Operating temperature -40 - +85 °C (-40 - +185 °F)
Storage temperature -40 - +100 °C (-40 – +212 °F)
Relative humidity 15% - 90%, not condensing
EMC directives EN 55024:2009-10
EN 55022:2011-12
EC directive 2004/108/EG
Ingress protection (DIN EN 60529) IP20
Dimensions 60 x 35 x 80 mm (B x H x T)
Weight 150 g
PLIN-LWL manual
User's Manual in English
