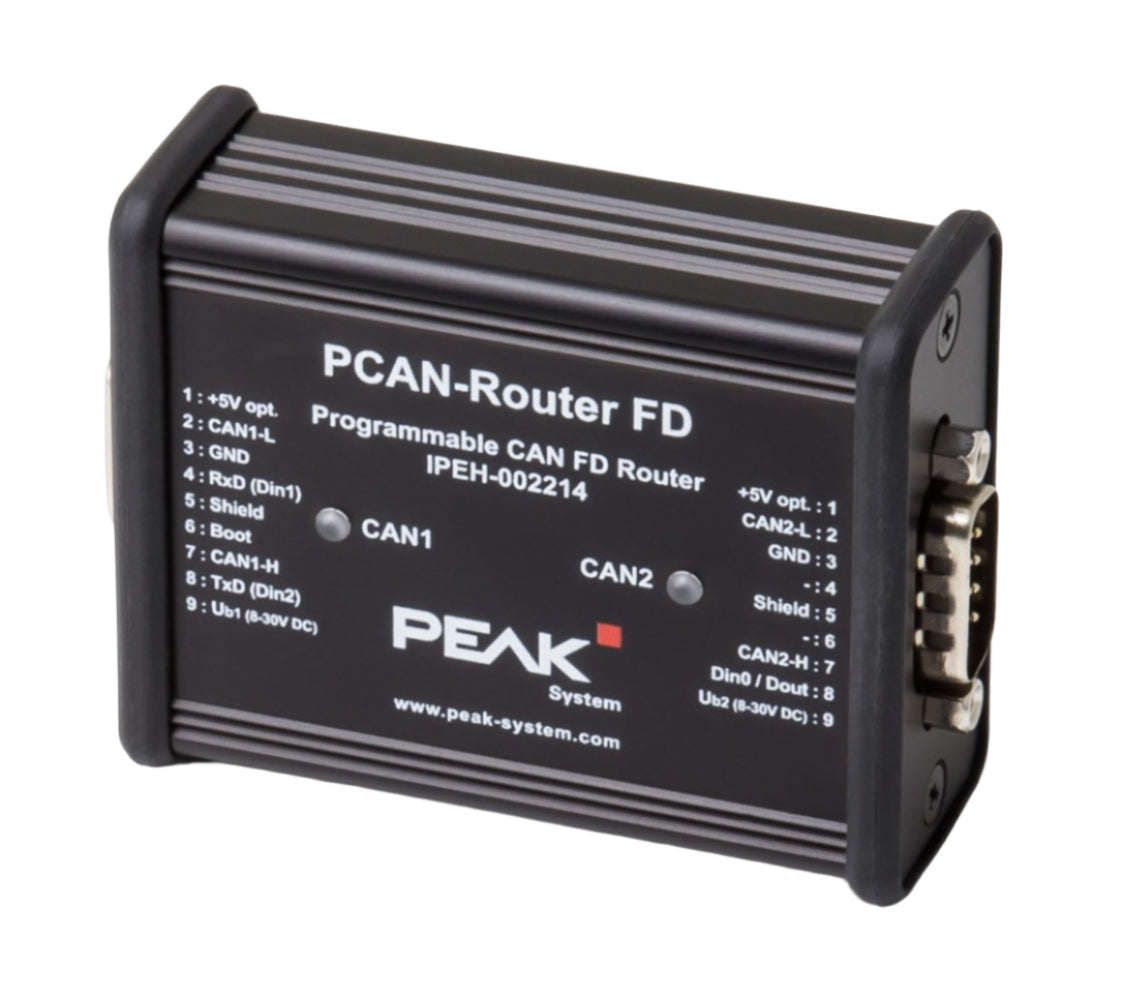

PCAN-Router FD w/ D-Sub
PCAN-Router FD w/ D-Sub

PCAN-Router FD w/ D-Sub

por PEAK-System Technik
R$ 5.748,00
Frete gratis para todo o Brasil
  • Compra 100% segura
  • Produtos originais com garantia
  • Emitimos NFe • Faturamos a prazo
  • Site seguro · SSL

Compre com segurança, procedência e garantia. Fornecemos para todo o Brasil, faturamos a prazo no boleto e emitimos NFe (nota fiscal eletrônica). Despachamos ou retiramos em São Paulo, SP. Produtos originais, valores unitários. Temos experiência e suporte.

Formas de pagamento
Pix VISA elo Hiper AMEX PayPal ate 12x

The PCAN-Router FD allows the connection to two CAN FD or CAN buses. Based on an ARM Cortex M4F microcontroller, the module's behavior and the data routing between both CAN FD channels is freely programmable. In particular, the module allows the conversion from CAN to CAN FD or vice versa. This makes it easy to accomplish the integration of CAN FD applications into existing CAN 2.0 networks.

Using the programming library and the GNU compiler for C and C++, a firmware is created and then transferred to the module via CAN. On delivery, the PCAN-Router FD is provided with a demo firmware. The corresponding source code is included as example in the scope of supply.

The module is installed in an aluminum profile casing and is shipped with two D-Sub connectors. Also available with a screw-terminal strip, PCAN-Router FD w/ Phoenix connector.
  • NXP LPC4078 microcontroller (ARM Cortex M4 with FPU, 120 MHz)
  • On-chip 4 kByte EEPROM
  • 4 MByte SPI flash
  • Two High-speed CAN channels (ISO 11898-2)
    • Comply with CAN specifications 2.0 A/B and FD
    • CAN FD support for ISO and Non-ISO standard
    • CAN FD bit rates for the data field (64 bytes max.) from 25 kbit/s up to 12 Mbit/s
    • CAN bit rates from 25 kbit/s up to 1 Mbit/s
    • NXP TJA1044GT CAN transceiver
  • Status signaling with two 2-color LEDs
  • Connections via two 9-pin D-Sub connectors or one 10-pole screw-terminal strip (Phoenix)
  • RS-232 connector for serial data transfer
  • I/O-connection:
    • One digital input (low-active)
    • One digital output (Low-side switch, max. 600 mA)
  • 2 additional digital inputs alternatively to RS-232 (low-active)
  • Aluminum casing, optional with DIN rail fixing option available
  • Voltage supply from 8 to 30 V
  • Extended operating temperature ranges from -40 to 85 °C (-40 to 185 °F)
  • New firmware can be loaded via CAN interface
  • To transfer the firmware via CAN, a PEAK CAN interface is required

PCAN-Router manual
User's Guide in English
Development package for ARM-based products
Firmware development package for Windows® 11 (64-bit), 10 (32/64-bit) with GCC ARM Embedded, PEAK-Flash, programming examples, and quick start guide. Supported products: PCAN-GPS, PCAN-Router, PCAN-Router DR, PCAN-Router FD, PCAN-Router Pro, PCAN-Router Pro FD, and PCAN-RS-232.
PEAK-Flash
Easy-to-use tool for updating the firmware of PEAK-System hardware products as well as CAN and LIN adapters for Windows® 11 (64-bit), 10 (32/64-bit).

Frete grátis. Clique em SOLICITAR COTAÇÃO PROPOSTA para enviar sua cotação e receber nossa proposta em seu email. Faturamos a prazo, desconto para pagamento à vista. Impostos inclusos, parcelamos em até 12x sem juros no cartão.

Produtos originais, garantimos a compatibilidade. Somos especialistas em TI. Atendemos e fornecemos para todo o Brasil.

Emitimos NFe, nota fiscal eletrônica. Enviamos ou retira os produtos na cidade de São Paulo, SP. Compre com segurança e procedência. Produtos com garantia, temos experiência e suporte. Somos especialistas em TI.

Por favor clique em Solicitar proposta. Desta forma receberá a proposta em seu email.

Estabelecemos parcerias com revendas. Somos distribuidores e temos preços diferenciados. Fornecemos para revendas de todo o Brasil.

Oferecemos opcionalmente o faturamos direto para seu cliente com fidelização para sua empresa (vendas e atendimento exclusivo seu) e com comissionamento (pagamos comissão pela intermediação) para a revenda.

Clique em Solicitar proposta. Desta forma receberá a proposta em seu email.

Universal Programmable Converter for CAN FD and CAN

The PCAN-Router FD allows the connection to two CAN FD or CAN buses. Based on an ARM Cortex M4F microcontroller, the module's behavior and the data routing between both CAN FD channels is freely programmable. In particular, the module allows the conversion from CAN to CAN FD or vice versa. This makes it easy to accomplish the integration of CAN FD applications into existing CAN 2.0 networks.

Using the programming library and the GNU compiler for C and C++, a firmware is created and then transferred to the module via CAN. On delivery, the PCAN-Router FD is provided with a demo firmware. The corresponding source code is included as example in the scope of supply.

The module is installed in an aluminum profile casing and is shipped with two D-Sub connectors. Also available with a screw-terminal strip, PCAN-Router FD w/ Phoenix connector.
  • NXP LPC4078 microcontroller (ARM Cortex M4 with FPU, 120 MHz)
  • On-chip 4 kByte EEPROM
  • 4 MByte SPI flash
  • Two High-speed CAN channels (ISO 11898-2)
    • Comply with CAN specifications 2.0 A/B and FD
    • CAN FD support for ISO and Non-ISO standard
    • CAN FD bit rates for the data field (64 bytes max.) from 25 kbit/s up to 12 Mbit/s
    • CAN bit rates from 25 kbit/s up to 1 Mbit/s
    • NXP TJA1044GT CAN transceiver
  • Status signaling with two 2-color LEDs
  • Connections via two 9-pin D-Sub connectors or one 10-pole screw-terminal strip (Phoenix)
  • RS-232 connector for serial data transfer
  • I/O-connection:
    • One digital input (low-active)
    • One digital output (Low-side switch, max. 600 mA)
  • 2 additional digital inputs alternatively to RS-232 (low-active)
  • Aluminum casing, optional with DIN rail fixing option available
  • Voltage supply from 8 to 30 V
  • Extended operating temperature ranges from -40 to 85 °C (-40 to 185 °F)
  • New firmware can be loaded via CAN interface
  • To transfer the firmware via CAN, a PEAK CAN interface is required

PCAN-Router manual
User's Guide in English
Development package for ARM-based products
Firmware development package for Windows® 11 (64-bit), 10 (32/64-bit) with GCC ARM Embedded, PEAK-Flash, programming examples, and quick start guide. Supported products: PCAN-GPS, PCAN-Router, PCAN-Router DR, PCAN-Router FD, PCAN-Router Pro, PCAN-Router Pro FD, and PCAN-RS-232.
PEAK-Flash
Easy-to-use tool for updating the firmware of PEAK-System hardware products as well as CAN and LIN adapters for Windows® 11 (64-bit), 10 (32/64-bit).
