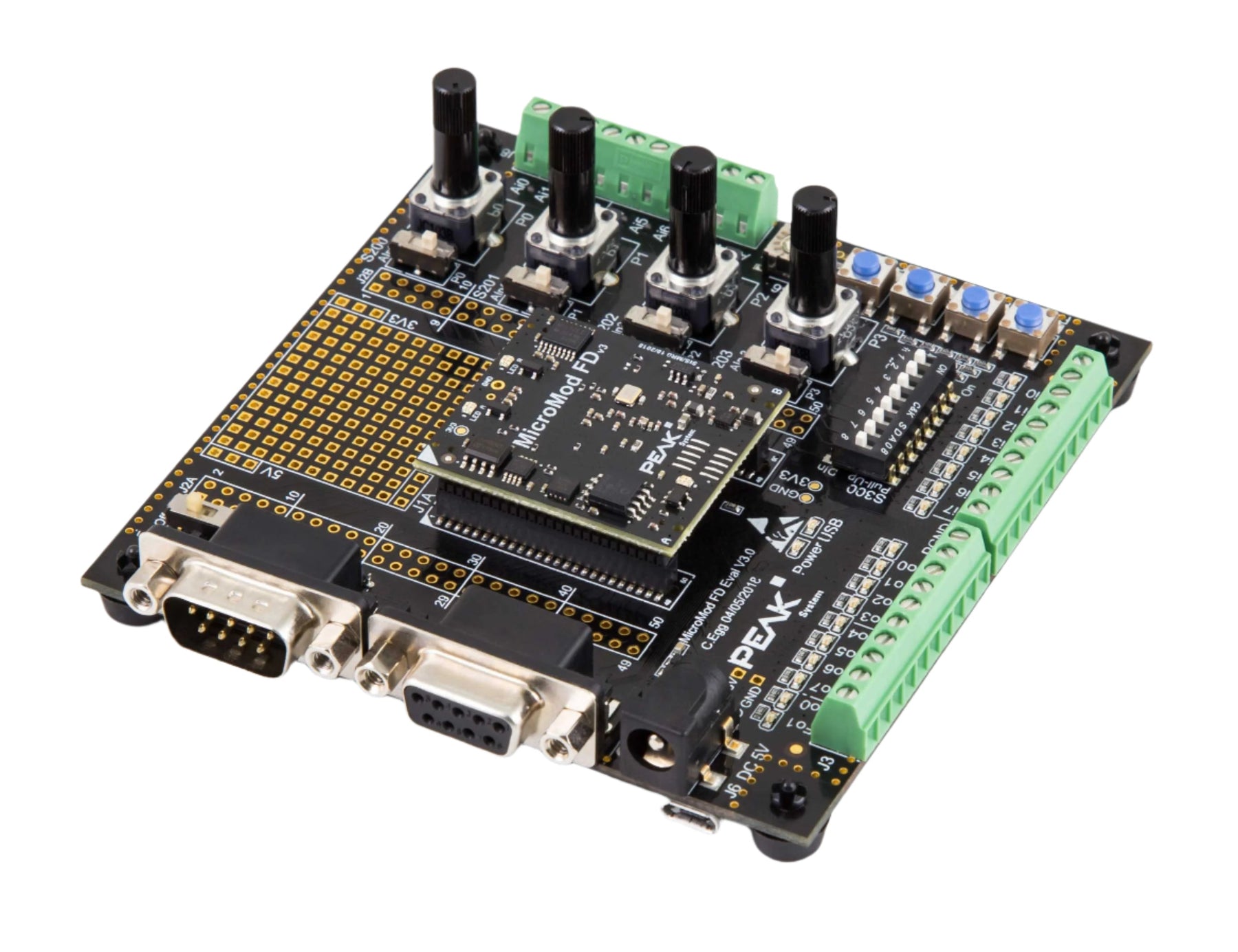

PCAN-MicroMod FD Evaluation Board
PCAN-MicroMod FD Evaluation Board

PCAN-MicroMod FD Evaluation Board

por PEAK-System Technik
R$ 3.444,00
Frete gratis para todo o Brasil
  • Compra 100% segura
  • Produtos originais com garantia
  • Emitimos NFe • Faturamos a prazo
  • Site seguro · SSL

Compre com segurança, procedência e garantia. Fornecemos para todo o Brasil, faturamos a prazo no boleto e emitimos NFe (nota fiscal eletrônica). Despachamos ou retiramos em São Paulo, SP. Produtos originais, valores unitários. Temos experiência e suporte.

Formas de pagamento
Pix VISA elo Hiper AMEX PayPal ate 12x

This product is an evaluation board for the PCAN-MicroMod FD and allows the conception and development of own circuits with CAN connection and I/O functionality. Via pick-offs, screw terminals, switches, and potentiometers, the user can access the resources of the attached PCAN-MicroMod FD and check configurations or test circuits.

The configuration is done with a supplied Windows software which transfers the configuration data to the module via CAN. The optionally available Evaluation Kit also includes the CAN interface and cable required for this purpose.

The PCAN-MicroMod FD Evaluation Board can alternatively be operated with CANopen firmware from our partner Embedded Systems Academy. A license for the CANopen firmware is included in the scope of delivery.

REQUIREMENTS:

The configuration requires a PEAK CAN interface.

Scope of supply PCAN-MicroMod FD Evaluation Board

  • PCAN-MicroMod FD
  • PCAN-MicroMod FD Evaluation Board
  • USB connector cable
  • PCAN-MicroMod FD Configuration for Windows® 10, 8.1, 7
  • Manual and schematic in PDF format

Scope of supply PCAN-MicroMod FD Evaluation Kit

  • PCAN-MicroMod FD
  • PCAN-MicroMod FD Evaluation Board
  • USB connector cable
  • CAN interface PCAN-USB FD
  • 2 m CAN cable with termination
  • PCAN-MicroMod FD Configuration for Windows® 10, 8.1, 7
  • Manual and schematic in PDF format
  • CAN bus connection via D-Sub, 9-pin (in accordance with CiA® 303-1)
  • Switchable CAN termination of 120 Ohm
  • Pick-offs for all pins of the PCAN-MicroMod FD
  • Low-side switches for the digital outputs
  • DIP switches for status change of the digital inputs
  • Protected digital inputs
  • LEDs for digital inputs and outputs
  • 4 potentiometers for analog inputs
  • Soldering fields for individual additional wiring
  • RS-232 connection with V.24 signal levels for direct access to the microcontroller
  • 4-bit rotary coding switch for setting the module ID
  • Configuration via the CAN bus with the Windows software PCAN-MicroMod FD Configuration
  • Firmware upload via CAN, USB, or RS-232; switchable via 3 buttons
  • Reset button for restarting the board
  • Voltage supply 5 V via Micro-USB connection or power supply unit
  • Operating temperature ranges from 0 to 70 °C (32 to 158 °F)
  • Board 100 x 102 mm with rubber feet
PCAN-MicroMod FD manual
FD Manual in PDF format
PCAN-MicroMod FD Evaluation Board manual
MicroMod FD Evaluation Board Manual in PDF format
PCAN-MicroMod FD Configuration
PCAN-MicroMod Configuration software for Windows® 10, 8.1,7 (32/64-bit)
PEAK-Flash
Easy-to-use Windows Software for flashing firmware via CAN
