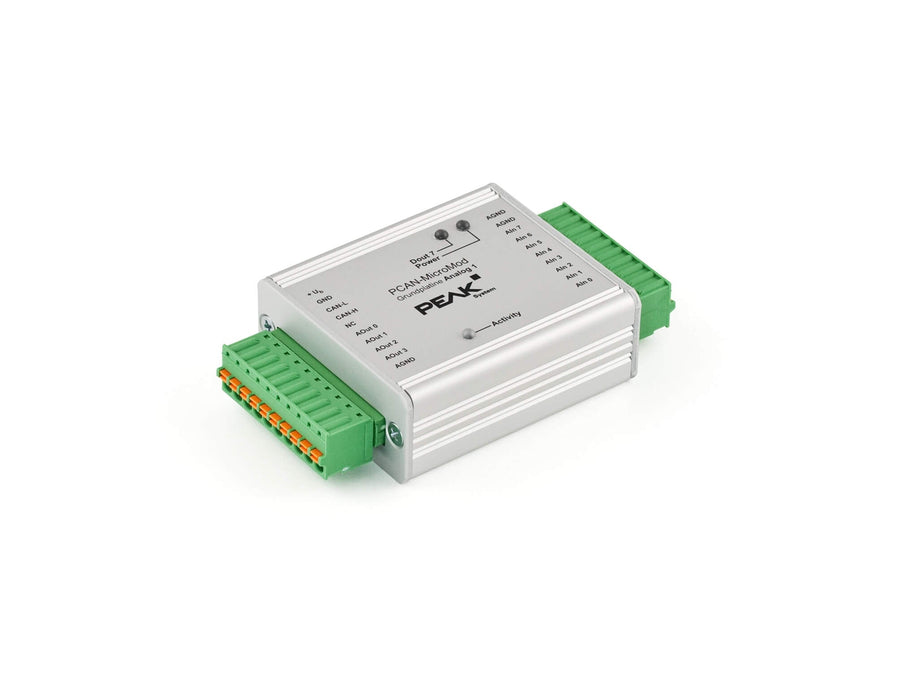

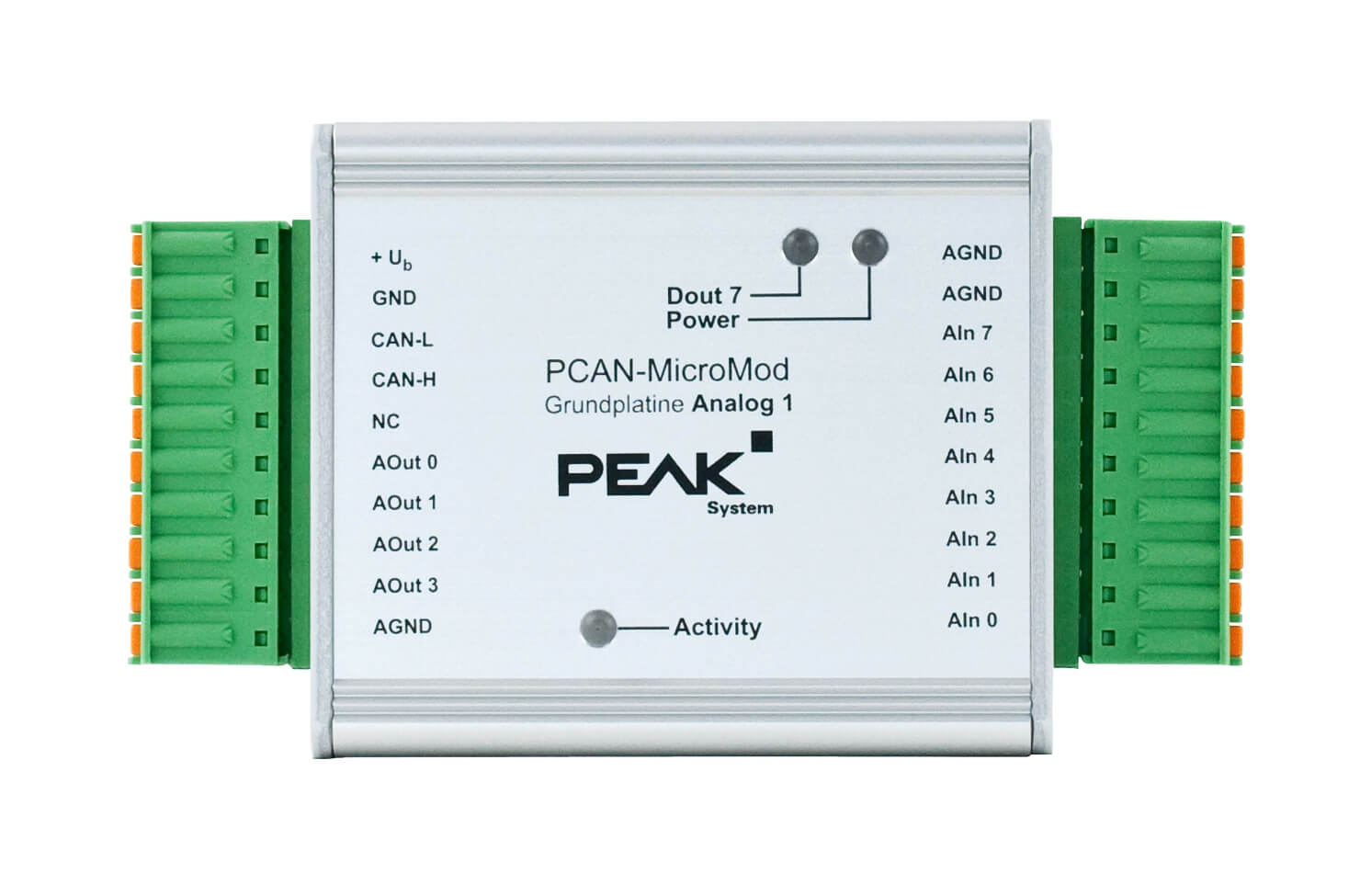

PCAN-MicroMod Analog 1
Clique ou role para ampliar
Toque ou belisque para ampliar
PCAN-MicroMod Analog 1
PCAN-MicroMod Analog 1

PCAN-MicroMod Analog 1

por PEAK-System Technik
R$ 4.152,00
Frete gratis para todo o Brasil
  • Compra 100% segura
  • Produtos originais com garantia
  • Emitimos NFe • Faturamos a prazo
  • Site seguro · SSL

Compre com segurança, procedência e garantia. Fornecemos para todo o Brasil, faturamos a prazo no boleto e emitimos NFe (nota fiscal eletrônica). Despachamos ou retiramos em São Paulo, SP. Produtos originais, valores unitários. Temos experiência e suporte.

Formas de pagamento
Pix VISA elo Hiper AMEX PayPal ate 12x

*Please note: This product is no longer available. Please see the PCAN Micromod FD series for new projects.

Typical characteristics of this product group include a wide supply voltage range and the protective circuit for the inputs and outputs. CANopen® firmware is available for all PCAN-MicroMod motherboards. The motherboards Analog 1 & 2 support general analog requirements.
  • Completely configurable using the Windows® software PCAN-MicroMod Configuration
  • Communication through high-speed CAN
  • Operating voltage 11 - 26 V
  • Aluminum casing with spring terminal connectors. Optional DIN rail fixing option available
  • Extended operating temperature range
    from -40 to 85 °C (-40 to 185°F)

8 analog inputs with the following properties:

  • Pull-down circuit
  • Measuring range unipolar 0 - 5 V
  • Resolution 10-bit, sample rate 1 kHz
  • Measuring range extension optional
  • Protection against under- and overvoltages
  • Parallel connection of one digital input each (alternative use, e.g. for keys)

4 analog outputs with the following properties:

  • Voltage range 0 - 10 V (based on 8-bit PWM)
  • Output current 15 mA per channel
  • Short-circuit protection
Power Supply Operating voltage: 11 - 26 V DC (±5 %), 8 - 26 V w/o AOut
Current consumption: max. 200 mA, typ. 35 mA at 12 V w/o load
Ripple 5 V: < 50 mV (Ub = 12 V, 200 mA load)
Ripple analog: < 20 mV
Reverse-polarity protection: extant; can get ineffective by the wiring with other CAN nodes (danger of destruction of electronic components)
Analog Inputs Count: 8
Measuring range: 0 - 5 V, optionally extendable
Resolution: 10 bit
Source impedance: < 5 kΩ
Overvoltage protection: extant
Low pass: fg = 66 Hz
Special feature: Digital inputs of PCAN-MicroMod parallel (digital assessment w/o threshold switch possible)
Analog Outputs Count: 4
Type: PWM based
Voltage range: 0 - 10 V
Resolution: full percentage steps (0 to 100 %)
Current output: 15 mA
Short circuit protection: extant
CAN Transmission standard: High-speed CAN ISO 11898-2, typ. 500 kbit/s, setup with PCAN-MicroMod Configuration (Windows software)
Termination: none
CAN ID reserved for configuration transfer: 0x7E7
Module number at delivery (for configuration transfer): 0
Peculiarity Interference Immunity Tests: compliant to IEC 61000 and DIN EN 61326
Surge: ±500 V (specification industrial sector: ±1 kV) [see User's Manual for more details]
Line-conducted HF compatibility: 10 Veff (specification: 3 Veff)
Dimensions 55 x 68 x 24 mm, see User's Manual for more details - Casing size (incl. connectors)
Weight 108 g
Operating temperature -40 - +85 °C (-40 - +185 °F)
Storage temperature -40 - +100 °C (-40 - +212 °F)
Relative humidity 15% to 90% (non-condensing)
Ingress protection (IEC 60529) IP20
EMC DIN EN 61326-1:2008-06, EC directive 2004/108/EG
PCAN-MicroMod Analog 1 manual
User's Guide in English
PCAN-MicroMod CANopen® firmware manual
CANopen Firmware Manual in English
PCAN-MicroMod package
The package includes the configuration software PCAN-MicroMod Configuration for Windows®, the latest PCAN-MicroMod and the CANopen® firmware, all files for development, and documentation (German and English)
PCAN-MicroMod Configuration
PCAN-MicroMod Configuration software for Windows® 10, 8.1, 7 (32/64-bit)
