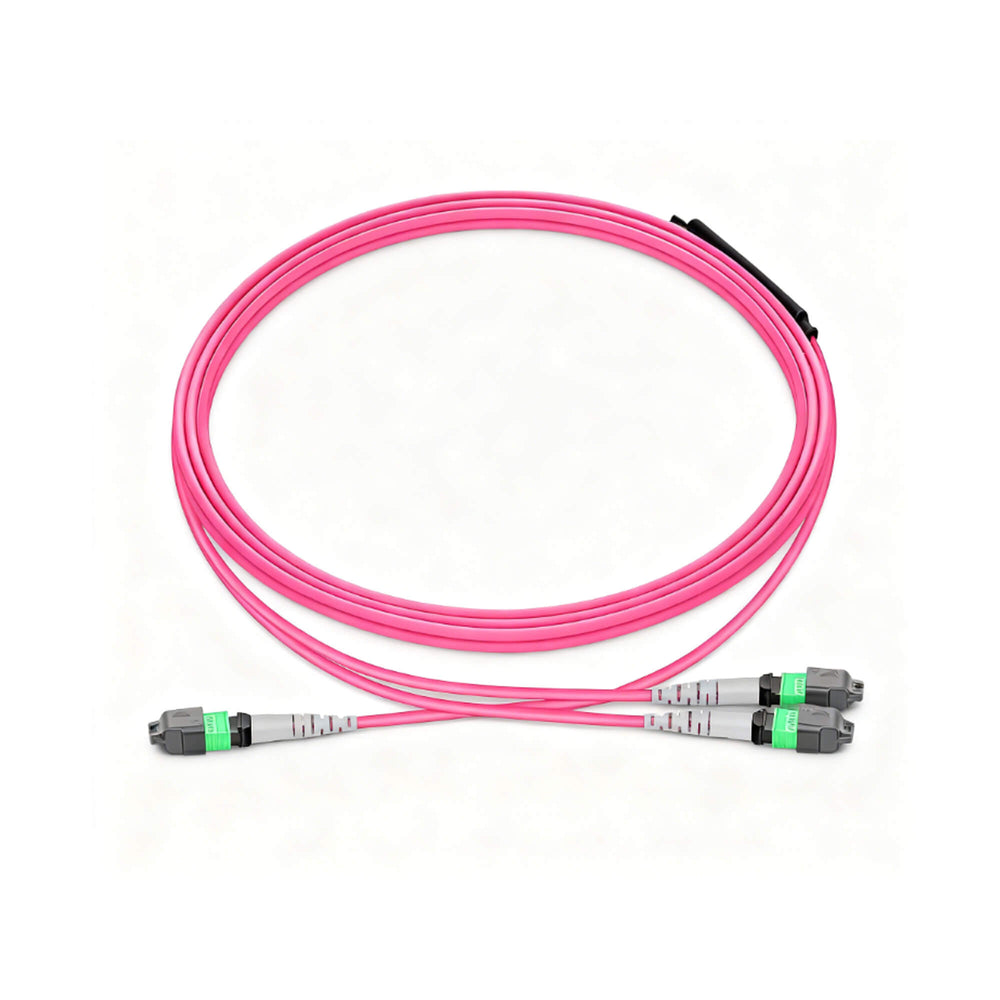

O cabo breakout NSComm MPO-16 APC to 2×MPO-8 APC é uma solução de fanout multimodo OM4 de alta densidade, projetada para arquiteturas de data center 400G/800G. Um conector MPO-16 APC fêmea no tronco se divide em dois conectores MPO-8 APC fêmea, permitindo 16 fibras ativas com polaridade Crossover. A face MPO-16 APC tem polimento angular de 8° para desviar reflexões internas do transceptor, preservando a integridade do sinal em taxas de linha muito altas.
Construído com fibra multimodo OM4 50/125 μm resistente a curvatura e capa OFNR (riser-rated), este cabo breakout crossover é indicado para ligar dois transceptores multimodo 400G QSFP-DD/OSFP a uma única porta óptica 800G QSFP-DD. Em comparação com cassetes de breakout, cabos MPO reduzem o número de interfaces conectadas, resultando em menor perda de inserção, menor latência e menor custo de material e instalação — ideal para data centers hyperscale e grandes empresas.
Especificações Técnicas
-
P/N: NS-MPO16B8F-2OM4
-
Conector A: MPO-16 APC Fêmea (sem pino), com chave offset, low loss
-
Conector B: 2 × MPO-8 APC Fêmea (sem pino), low loss
-
Polimento: APC para APC, faces anguladas em 8°
-
Fibra: OM4 50/125 μm multimodo, bend-insensitive
-
Comprimento de onda: 850 nm / 1300 nm
-
Fibras ativas: 16 (1×16F tronco para 2×8F breakout)
-
Polaridade: Crossover
-
Alcance Ethernet 400G: até 50/100 m em 850 nm (depende da aplicação)
-
Alcance Ethernet 800G: até 50 m em 850 nm (depende da aplicação)
-
Diâmetro externo — tronco: 3,0 mm (típico)
-
Capa: OFNR (riser-rated)
-
Raio de curvatura mínimo: 7,5 mm
-
Comprimento da perna de breakout: 0,5 m (típico)
-
Carga de tração na instalação: 66 N
-
Resistência à tração: 60/120 N (longo/curto prazo)
-
Perda de inserção: Low Loss, ≤ 0,35 dB máx. (típ. 0,15 dB)
-
Perda de retorno: ≥ 45 dB (APC)
-
Atenuação @ 850 nm: ≤ 2,3 dB/km
-
Atenuação @ 1300 nm: ≤ 0,6 dB/km
-
Temperatura de operação: -10 a 60 °C
-
Temperatura de armazenamento: -10 a 70 °C
-
Padrões: Interface MPO, OM4/MMF, RoHS
Compatibilidade
Compatível com switches e módulos de patch com interface MPO-8 e MPO-16, incluindo transceptores 400G QSFP-DD/OSFP multimodo e portas 800G QSFP-DD. Indicado para infraestruturas OM4 que utilizam módulos de alta densidade com conectores MPO-8 em ambas as extremidades.
Aplicação
Usado para fanout 2×400G para 1×800G, backbone multimodo paralelo e links de alta velocidade leaf-spine/inter-switch em data centers hyperscale e de grande porte.
Comprimentos disponíveis
Comprimentos de tronco e breakout sob consulta, adequados a cenários típicos de fanout 400G/800G switch-para-switch e switch-para-transceptor dentro e entre racks. Comprimentos, rotulagem e configurações de conector personalizados disponíveis sob encomenda.
