100Base-T1 USB Interface

100Base-T1 USB Interface

por MACH SYSTEMS
R$ 3.948,00
Frete gratis para todo o Brasil
  • Compra 100% segura
  • Produtos originais com garantia
  • Emitimos NFe • Faturamos a prazo
  • Site seguro · SSL

Compre com segurança, procedência e garantia. Fornecemos para todo o Brasil, faturamos a prazo no boleto e emitimos NFe (nota fiscal eletrônica). Despachamos ou retiramos em São Paulo, SP. Produtos originais, valores unitários. Temos experiência e suporte.

Formas de pagamento
Pix VISA elo Hiper AMEX PayPal ate 12x

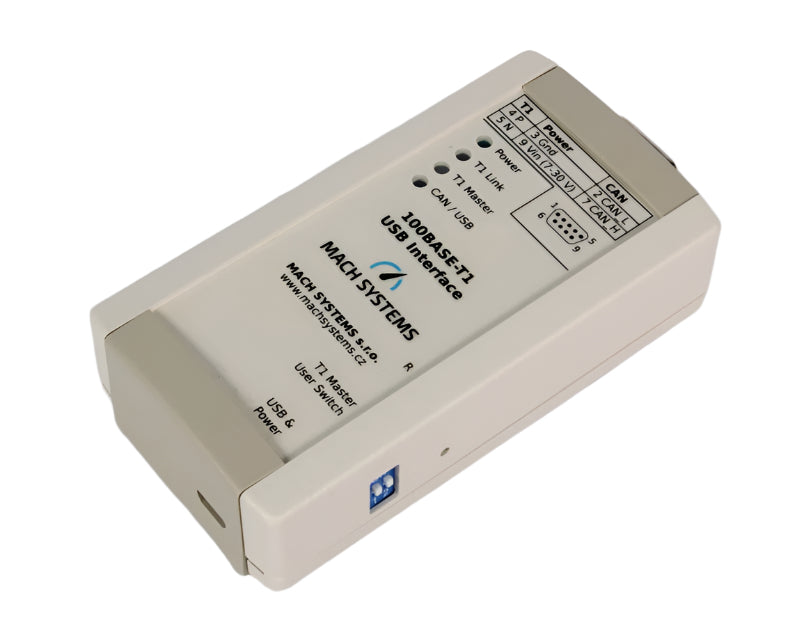

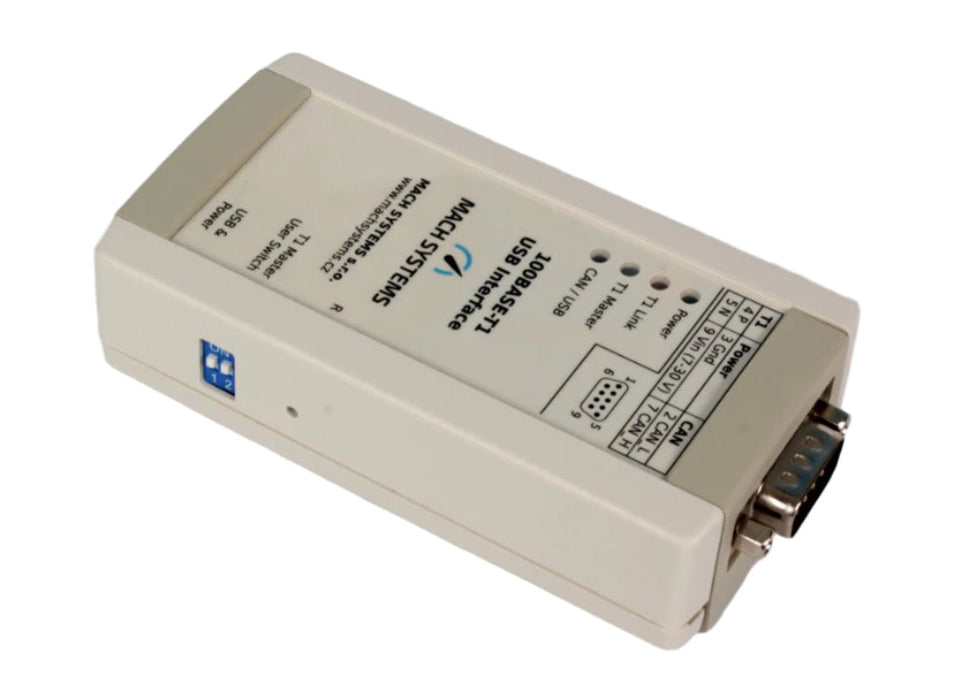

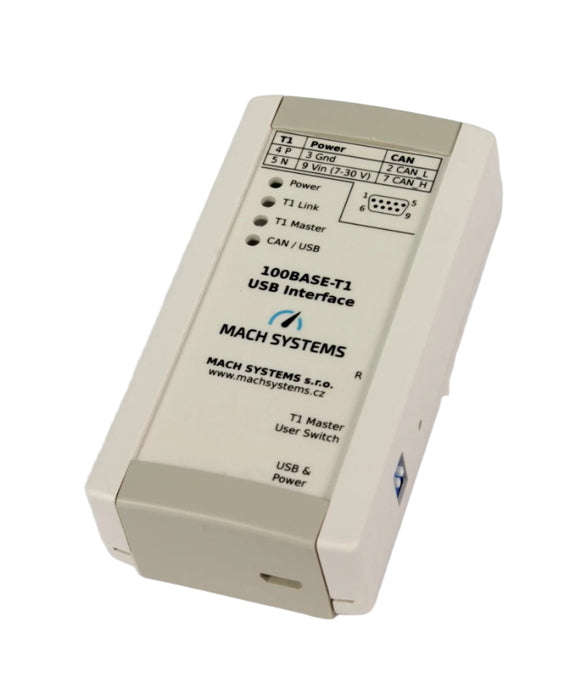

The 100BASE-T1 USB Interface (Media Converter) connects a 100BASE-T1 network to any computer with an USB port. The interface easily connects Automotive Ethernet devices with OPEN Alliance BroadR-Reach (OABR) port, such as cameras or ECUs, directly to any PC without a need of an on-board network card.

The interface establishes a point-to-point link between an unshielded twisted-pair IEEE 100BASE-T1 (IEEE 802.3bw) port and USB-LAN port and works as a Network Interface Card allowing the user to configure the network adapter’s parameters, such as IP address and mask. The converter features a DSUB9 (BroadR-Reach, CAN bus) and Micro-USB connector. The OABR channel’s Master/Slave configuration is selected by a switch button or programmatically.

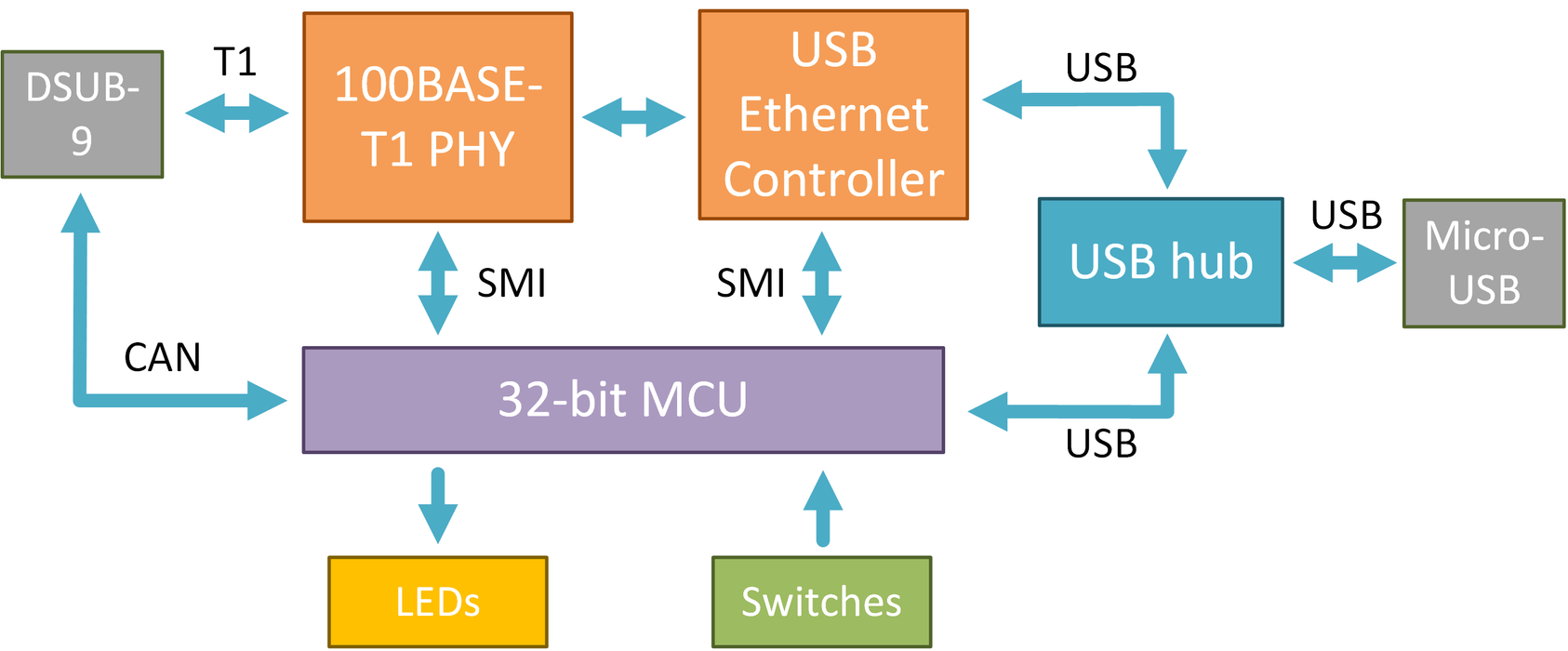

100BASE-T1 USB Interface offers a possibility to access SMI registers of the 100BASE-T1 transceiver (PHY) via a CAN bus or a USB’s virtual serial port. This enables the user to evaluate signal strength, detect polarity of the T1 port, carry out a BroadR-Reach media test to diagnose cable errors, fine-tune the PHYs parameters, and generally to read and write the registers.
  • 100BASE-T1 (IEEE 802.3bw) to USB-LAN Interface
  • Acts as USB 2.0 Network Adapter Card
  • Master / Slave configuration by on-board dip switches or programmatically
  • USB powered
  • 4 Status LEDs
  • DSUB9 connector for T1, RJ-45 connector for Ethernet
  • Automatic polarity detection for OABR Slave
  • Media test for T1 cable – can detect a shortage, cut-off and impedance mismatch
  • Tabletop or DIN-rail mount
  • Configuration and diagnostics over USB COM port (CDC) and CAN bus
Property Value
The information herein is subject to change without notice.
Communication and Peripherals
Channels 2 CAN-HS (ISO 11898-2) with CAN FD support (ISO 11898-1:2015; CAN 2.0A/B, ISO CAN FD)
1 LIN bus (supports both master and slave; ISO 17987; LIN 2.2a)
1 RS-232
1 Virtual COM port (USB 2.0 CDC)
Inputs 2 Analogue/digital inputs (0-5 V)
Outputs 4 Digital outputs (PWM capable)
DO1: HSD (5 V, max. 0.5 A)
DO2, DO3: push-pull (5 V, max. 0.5 A)
DO4: LSD (max. 40 V, 1.5 A)
Programming Free-of-charge IDE and GNU C/C++ compiler (STM32CubeIDE)
Programming examples available
Firmware update over USB, CAN, RS-232, or ICSP (ST-LINK)
Debugging ST-LINK SWD (a programming header needed)
Non-volatile memory Internal 16 Kbit EEPROM
External microSD card slot (a card is not part of delivery)
LEDs 3 Dual-color LED
1 Power LED
Electrical
Power External 7 – 30 V DC with polarity protection over DSUB connector
USB-powered over Micro-USB (not for LIN bus)
Consumption 100 mA @ 12 V (approx. 1 W)
Note: When no digital output (DO1-DO4) is being driven.
MCU STM32G483 (Arm® 32-bit Cortex®-M4) with DSP and FPU;
170 MHz, 512 KB Flash, 128 KB SRAM
Transceivers CAN-FD: MCP2562FD
LIN: MCP2003B
Mechanical
Connectors 1 D-SUB9M
1 D-SUB9F
1 MicroSD slot
1 Micro-USB
Buttons and switches 2 DIP switches
1 Tactile switch
Dimensions (L x W x H) 108 x 54 x 30 mm
Weight 85 g
Operating temperature -20 to 70 °C
Protection IP20
Placement Table (adhesive pads included)
DIN-rail mount (clip sold separately)
Data Sheet
100Base-T1 USB Interface Data Sheet

Frete grátis. Clique em SOLICITAR COTAÇÃO PROPOSTA para enviar sua cotação e receber nossa proposta em seu email. Faturamos a prazo, desconto para pagamento à vista. Impostos inclusos, parcelamos em até 12x sem juros no cartão.

Produtos originais, garantimos a compatibilidade. Somos especialistas em TI. Atendemos e fornecemos para todo o Brasil.

Emitimos NFe, nota fiscal eletrônica. Enviamos ou retira os produtos na cidade de São Paulo, SP. Compre com segurança e procedência. Produtos com garantia, temos experiência e suporte. Somos especialistas em TI.

Por favor clique em Solicitar proposta. Desta forma receberá a proposta em seu email.

Estabelecemos parcerias com revendas. Somos distribuidores e temos preços diferenciados. Fornecemos para revendas de todo o Brasil.

Oferecemos opcionalmente o faturamos direto para seu cliente com fidelização para sua empresa (vendas e atendimento exclusivo seu) e com comissionamento (pagamos comissão pela intermediação) para a revenda.

Clique em Solicitar proposta. Desta forma receberá a proposta em seu email.

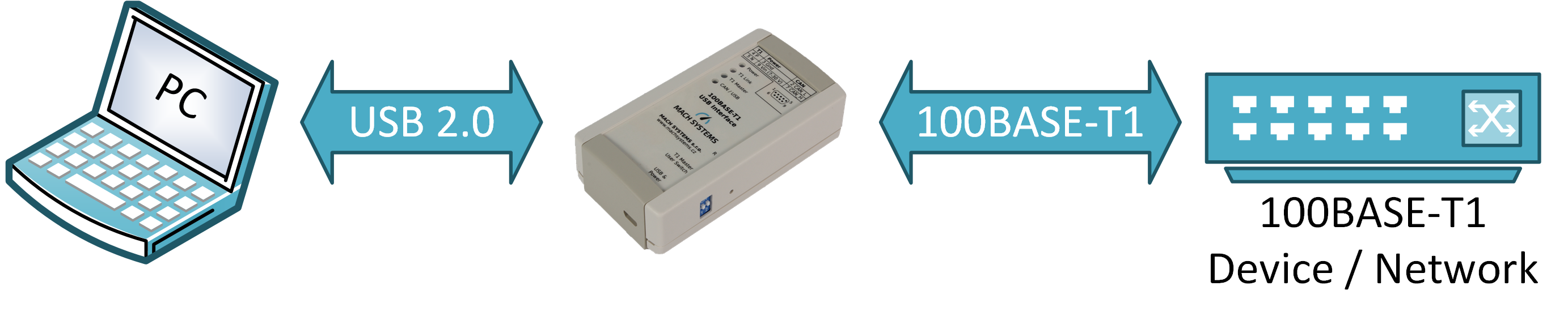

Converter acts as an Ethernet network interface card when plugged into an USB port
